Diseño y producción de nuevo arnés de cableado de vehículos de energía

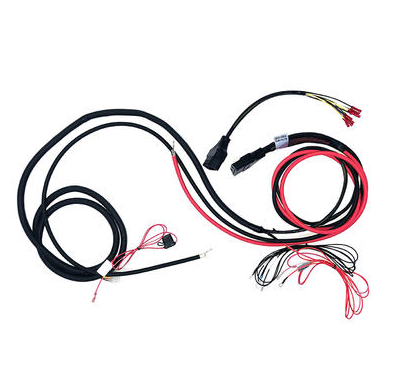

Con la creciente popularidad del mercado automotriz, los requisitos de las personas para la seguridad automotriz, la comodidad, la economía y las emisiones están aumentando. La aplicación deNuevos arneses de cableado de vehículos de energíase está volviendo cada vez más extendido. Y el diseño de los sistemas de arnés de cableado automotriz se está volviendo más importante y más estricto.

Aquí está el contenido:

Pre planeado

Ambiente de diseño

Diseño de diagrama bidimensional

Pre planeado

En la etapa conceptual de diseño y diseño estructural de todo el vehículo, debemos integrar la conciencia de la disposición general del arnés de cableado y hacer una buena planificación previa. La batería, la caja de fusibles y los componentes de control central se deben organizar preferiblemente centralmente, lo que no solo puede ahorrar el costo del arnés principal, reducir la calidad general de todo el vehículo, mejorar la estética de la disposición del arnés, sino que también puede reducir en gran medida a reducir en gran medida. La tasa de riesgo de Fire Car. De acuerdo con la función y las características de toda la máquina para lograr la modularidad del sistema de arnés de cableado, fácil de desmontar e instalar, fácil de reparar, ahorrar tiempo de mantenimiento y reparación del vehículo.

Ambiente de diseño

Se debe organizar el nuevo arnés de cableado de vehículo de energía para evitar bordes afilados, alta temperatura, circuito de aceite, tubería de agua, área de piezas móviles para garantizar la confiabilidad de la disposición. Si no puede evitarlo, debe tomar medidas de protección apropiadas. El arnés de la puerta debe centrarse en la consideración de los agujeros, el sellado, los factores de ensamblaje, etc., la manga de protección de plástico en agujero para evitar el arnés debido al desgaste causado por la falla de la función; En la medida de lo posible, la disposición en el lado seco de la puerta para evitar el impacto de la fuga de agua en el arnés; con algunas fotos para arreglar tantos arneses como sea posible para reducir la complejidad de la abertura y el ensamblaje en el cuerpo.

Diseño de diagrama bidimensional

Los componentes del arnés de cableado se seleccionan de los parámetros de datos de los archivos de control de interfaz de sensores automotrices, actuadores, componentes de control central, etc. y el esquema del circuito automotriz, y luego se combinan con el diagrama de cableado tridimensional para completar el bidimensional Diagrama de arnés de cableado. El diagrama del arnés de cableado 2D está orientado principalmente a la depuración y el mantenimiento, y debe contener en detalle: el método de fijación, posición de fijación, método de envoltura del arnés de cableado; Medidas locales de protección especial; modelo de conector y fabricante; Número de pieza del arnés de cableado, versión del arnés de cableado; el tipo, diámetro de alambre, color de cada cable de circuito, ubicación del extremo inicial y final del circuito; Requisitos técnicos del arnés de cableado, etc. Debe asegurarse de que los arneses tengan un margen suficiente para evitar someter el arnés a la tensión o la tensión. Dado que el nuevo arnés de cableado del vehículo de energía es una parte deformada de los componentes automotrices, la medición real del vehículo debe verificar su longitud real y su posición de rama.

El desarrollo del arnés de cableado automotriz inteligente y ligero ha traído desafíos sin precedentes. Desde diagramas esquemáticos eléctricos hasta los diagramas de arnés de cableado bidimensional, desde el concepto de diseño hasta la finalización del nuevo diseño del arnés de cableado de vehículos de energía, se justifican. La selección y la coincidencia de los componentes relacionados con el arnés de cableado deben calcularse y calibrar estrictamente, un buen diseño del sistema de arnés de cableado, de modo que la falla del arnés de cableado ya no se convierte en el culpable de la falla automotriz.
